Ce transceiver VHF FM couvre une bande de fréquences allant de 145,000 MHz à 145,975 MHz (40 canaux dont 10 avec décalage répéteur de -600 kHz). La modification consiste à installer un petit module oscillateur externe permettant de commuter deux quartz. Le premier quartz est celui d'origine (31.975 MHz), un deuxième (31.725 MHz) sera utilisé pour le segment 144/145 MHz. Le quartz de 31.725 MHz sera du type overtone 3, capacité de charge 10 pF. Cette configuration est utilisée dans le modèle Sommerkamp TS-280FM (VHF 80 canaux comportant de plus un 3^ème quartz commuté afin de compenser le décalage automatique de 600 kHz des fréquences répéteur).

L'oscillateur est du type Clapp / Colpitts avec transistor monté en collecteur commun. Le pont capacitif de la boucle de réaction est constitué par la capacité interne "base - émetteur" du transistor et le condensateur C4 de 180 pF entre émetteur et masse. La valeur de ces capacités évite un démarrage sur la fréquence de résonance fondamentale du quartz, par contre les conditions d'oscillations sont assurées vers 30 MHz (overtone 3). En d'autres termes, l'impédance "complexe" d'entrée de l'ensemble transistor et pont capacitif présentera une partie réelle négative à 30 MHz, ce qui ne sera pas le cas vers 10 MHz. On pourra ajouter une capacité en parallèle avec les condensateurs ajustables si le calage en fréquence mesuré en sortie émetteur se révèle 'limite' (N.B. : Les condensateurs ajustables pourront être par exemple du type 1,6/15 pF ou 2,2/22  pF diamètre 7,5 mm - Dans la réalisation finale les condensateurs C5 et C8 de 10 pF n'ont pas été nécessaires).

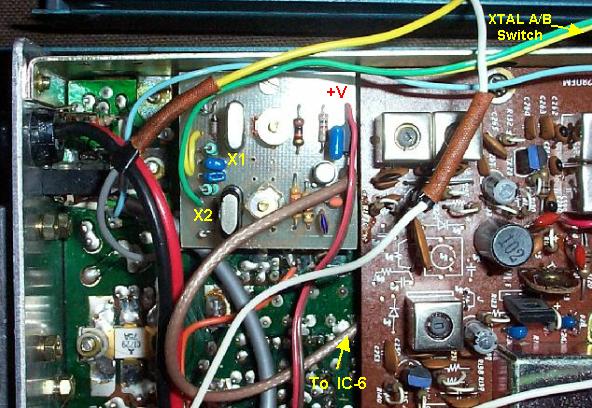

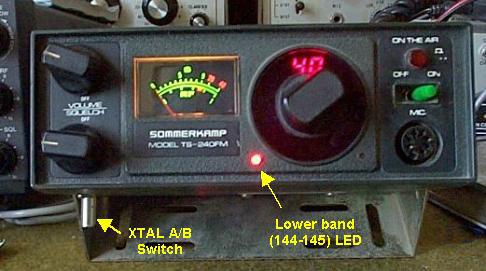

En pratique il faudra démonter très soigneusement le blindage de la partie PLL, dessouder et récupérer le XTAL X'4, dessouder le condensateur 'C-195' et souder sur la pastille allant vers 13 et 14 de IC-6 un câble coaxial fin. Le module oscillateur externe sera fixé à l'aide d'une "mini équerre" entre la platine PLL et le fond du boîtier, côté jack haut-parleur. Un inverseur (par ex. du type à glissière) pourra être monté sous le boîtier, côté potentiomètre squelch. La résistance de 680 ohms est câblée entre le +12 V et le contact commun de l'inverseur. Si on utilise un double inverseur, il est possible de commander une LED montée en face avant afin d'avoir une indication de changement de bande (voir photos ci-dessous).

Vous trouverez dans ce fichier un exemple de réalisation du circuit imprimé (résolution image 600 dpi - Dim. 38 mm x 40 mm).

Ainsi modifié le vénérable Sommerkamp TS-240FM peut encore reprendre du service (au pas de 25 kHz !).
